Linha LRM - Guia Linear Miniatura

A Guia Linear em Miniatura Série LRM foi desenvolvida para proporcionar movimento linear preciso em máquinas, instrumentos e dispositivos com espaço de montagem reduzido. Sua construção compacta combina trilho em aço inoxidável, bloco com circuito de esferas recirculantes e componentes de vedação capazes de preservar o desempenho durante a operação.

A série utiliza esferas de aço fabricadas no Japão conforme a classe ISO 3290 G10. A elevada circularidade e resistência ao desgaste ajudam a reduzir variações no movimento, proporcionando deslocamento suave, repetibilidade e maior vida útil.

O retentor interno mantém as esferas dentro do bloco quando ele é separado do trilho. Esse recurso facilita a montagem e a manutenção, reduzindo o risco de perda dos elementos rolantes. Mesmo assim, a separação deve ser realizada cuidadosamente, preferencialmente com o auxílio de um trilho plástico.

A vedação com duplo lábio melhora a retenção do lubrificante e dificulta a entrada de contaminantes. A tampa de proteção complementa esse sistema, ajudando a impedir o contato de partículas maiores com as pistas e as esferas.

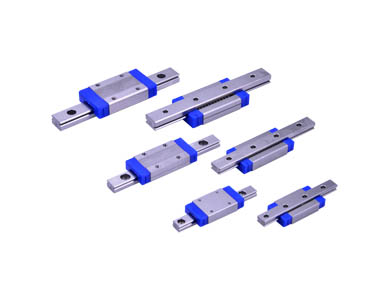

A LRM está disponível nas larguras de 5, 7, 9, 12 e 15 mm. Cada tamanho pode utilizar bloco padrão N ou bloco longo L. O bloco longo apresenta maior capacidade de carga e resistência a momentos, sendo indicado para montagens submetidas a esforços mais elevados ou que necessitem de maior estabilidade.

Os conjuntos podem ser fornecidos com um ou dois blocos. A utilização de dois blocos no mesmo trilho aumenta a capacidade de suportar momentos e facilita a construção de sistemas com maior rigidez, estabilidade e resistência à inclinação.

A série oferece três níveis de ajuste. A configuração A trabalha com folga padrão e prioriza suavidade. A pré-carga leve B aumenta a precisão e a rigidez. A pré-carga média C é indicada para aplicações que exigem maior resistência à deformação, estando disponível para as larguras 5, 7 e 9 mm.

As classes de precisão H e P permitem adequar o conjunto à exigência do equipamento. A classe H atende aplicações industriais de alta precisão, enquanto a classe P é indicada para mecanismos de medição, inspeção, posicionamento fino e automação que exigem tolerâncias mais rigorosas.

Os trilhos podem ser instalados por cima ou por baixo. A montagem inferior, identificada pela letra T no final do código, permite fixar o trilho pela base, atendendo projetos nos quais os parafusos superiores não podem ficar aparentes ou acessíveis.

O acabamento natural é fornecido como padrão. Para os tamanhos LRM7, LRM9, LRM12 e LRM15, o bloco e o trilho também podem receber revestimento Black Chrome, identificado por BB. Esse tratamento oferece proteção adicional e uma superfície escura. A LRM5 não possui essa opção.

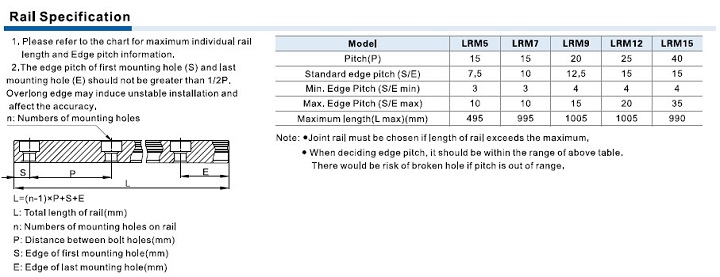

O comprimento do trilho não é uma medida fixa: ele deve ser definido conforme o curso e o espaço disponível. A posição do primeiro furo também integra o código e precisa respeitar os limites de borda estabelecidos para cada largura. Trilhos que ultrapassem o comprimento individual máximo podem ser fornecidos em configuração unida, limitada a dois segmentos na especificação padrão.

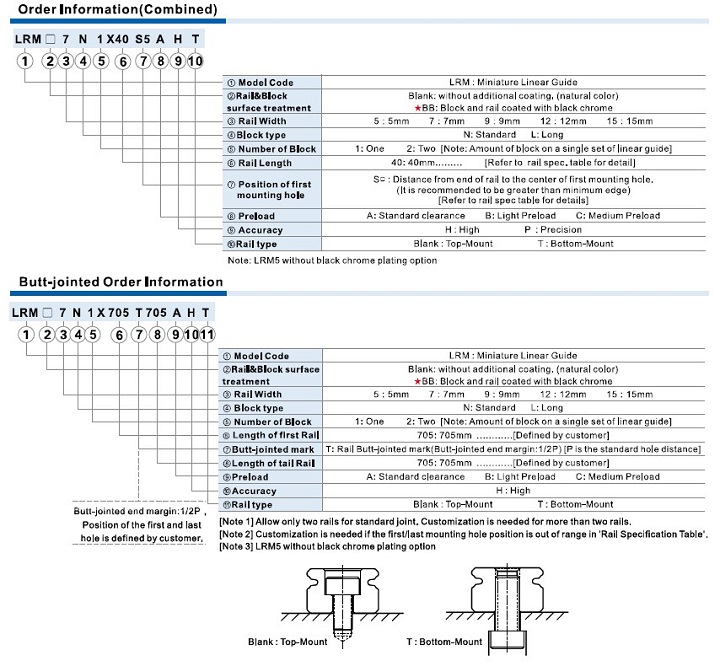

Para selecionar corretamente a LRM, devem ser definidos largura do trilho, tipo e quantidade de blocos, comprimento, posição do primeiro furo, nível de pré-carga, classe de precisão, acabamento e método de montagem. Essa flexibilidade permite configurar a guia conforme a carga, o curso e a precisão necessários, evitando sobredimensionamento e melhorando o desempenho do equipamento.
