Linha GBKC - Conexão Metálica com sistema de fixação do tubo por porca
Conector pneumático macho metálico com sistema de fixação do tubo por porca. Indicado para aplicações que exigem conexão firme, resistência mecânica e operação em temperaturas de até 150 °C.
O GBKC é um conector pneumático macho reto desenvolvido para conectar tubos a válvulas, cilindros, manifolds e outros componentes roscados. Diferentemente das conexões instantâneas convencionais, utiliza uma porca de travamento que prende mecanicamente o tubo ao corpo da conexão.

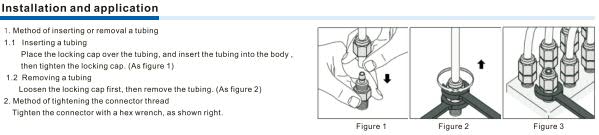

Na instalação, a porca é colocada sobre o tubo, que deve ser inserido completamente no conector antes do aperto. Esse sistema proporciona uma conexão firme e estável, sendo indicado para aplicações que exigem maior resistência mecânica ou trabalham em temperaturas elevadas.
Sua construção metálica oferece durabilidade e resistência às condições industriais. O GBKC opera com pressão de até 1,0 MPa e temperatura de até 150 °C, desde que o tubo utilizado seja compatível com a temperatura da aplicação.
Disponível para tubos com diâmetro externo de Ø4 a Ø12 mm e roscas de M3×0,5 a G1/2, atende diferentes configurações de circuitos pneumáticos com segurança, estabilidade e confiabilidade.
- Fixação reforçada
- Suporta até 150 °C
- Construção metálica
- Alta resistência
- Ampla variedade
- Passagem eficiente
- Instalação segura
- Maior estabilidade
| Modelo | GBKC |
| Tipo | conector macho reto com porca de travamento |
| Configuração | 1 conexão para tubo + 1 rosca macho |
| Fixação do tubo | porca de travamento |

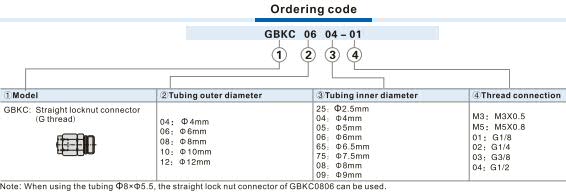

| Diâmetros externos dos tubos | Ø4, Ø6, Ø8, Ø10 e Ø12 mm |
| Diâmetros internos | Ø2,5 a Ø9 mm |
| Roscas métricas | M3×0,5 e M5×0,8 |
| Roscas G | G1/8, G1/4, G3/8 e G1/2 |

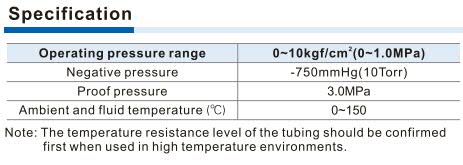

| Pressão de trabalho | 0 a 1,0 MPa |
| Pressão negativa | até -750 mmHg |
| Pressão de prova | 3,0 MPa |
| Temperatura de trabalho | 0 °C a 150 °C |
| Construção | metálica |
| Corpo | aço inoxidável |
| Porca de travamento | liga de alumínio |
| Instalação | aperto da rosca com chave sextavada |
| Aplicação | conexão de tubos a componentes pneumáticos roscados |
| Observação | em alta temperatura, utilizar tubos compatíveis com a condição de trabalho |
Passo
Passo
Passo
