Linha GPKG - Conexão de três ramificações reduzidas
União pneumática múltipla com duas conexões principais e três ramificações reduzidas. Permite distribuir o ar comprimido para linhas de menor diâmetro de maneira compacta e organizada.
A conexão pneumática GPKG é uma união múltipla desenvolvida para distribuir o ar comprimido entre diferentes linhas utilizando exclusivamente conexões instantâneas. Sua configuração possui duas conexões principais alinhadas e três ramificações destinadas a tubos de menor diâmetro.
Essa construção permite manter a continuidade da linha principal e alimentar simultaneamente até três circuitos auxiliares. A redução já incorporada elimina a necessidade de instalar tês e adaptadores separados, diminuindo a quantidade de componentes e tornando o circuito mais compacto e organizado.
O sistema de engate instantâneo facilita a inserção e a remoção dos tubos, agilizando tanto a instalação quanto as intervenções de manutenção. A GPKG é indicada para máquinas, painéis pneumáticos, equipamentos automatizados e sistemas que exigem a distribuição eficiente do ar para múltiplos pontos com diferentes diâmetros de tubulação.
- Cinco conexões
- Montagem rápida
- Distribuição compacta
- Redução integrada
- Menos componentes
- Fácil manutenção
| Modelo | GPKG |
| Tipo | união múltipla com redução |
| Configuração | 2 conexões principais e 3 ramificações reduzidas |
| Conexão | tubo com tubo |
| Sistema de montagem | engate instantâneo |
| Tubos principais disponíveis | Ø6, Ø8 e Ø10 mm |
| Tubos das ramificações | Ø4, Ø6 e Ø8 mm |
| Combinações de tubos | Ø6-4, Ø8-6 e Ø10-8 mm |

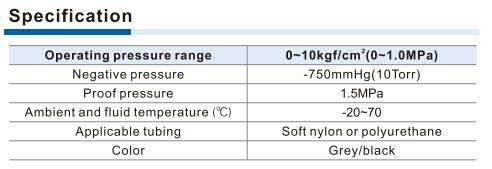

| Pressão de trabalho | 0 a 1,0 MPa |
| Pressão negativa | até -750 mmHg |
| Pressão de prova | 1,5 MPa |
| Temperatura de trabalho | -20 °C a 70 °C |
| Tubos compatíveis | nylon flexível e poliuretano |
| Material do corpo | liga de alumínio |
| Material do botão de liberação | POM |
| Material das vedações | NBR |
| Material da garra | POM |
| Material da mola de fixação | aço inoxidável |
| Aplicação | distribuição de ar comprimido entre linhas com diâmetros diferentes |
