Linha CPV10 - Microválvula Solenoide 3/2 Vias
A CPV10 AirTAC é uma microválvula solenoide 3/2 vias de acionamento direto. Possui corpo compacto de 10 mm, resposta inferior a 7 ms e baixo consumo elétrico. Opera de 0 a 0,8 MPa e está disponível em quatro opções de tensão. Indicada para equipamentos compactos e automações com ciclos rápidos.
A Microválvula Solenoide 3/2 Vias CPV10 AirTAC foi desenvolvida para o controle pneumático em máquinas e equipamentos que exigem dimensões compactas, resposta rápida e baixo consumo elétrico.
Seu corpo possui apenas 10 mm de largura e peso aproximado de 15 gramas, permitindo a montagem em equipamentos com espaço interno reduzido e sistemas com alta concentração de componentes pneumáticos.
O acionamento direto possibilita trabalhar na faixa de 0 a 0,8 MPa, sem necessidade de pressão mínima de pilotagem. Seu tempo de resposta inferior a 7 milissegundos favorece aplicações com ciclos rápidos e comandos precisos.
A CPV10 está disponível nas tensões DC 12 V, DC 24 V, AC 110 V e AC 220 V, com opções de cabo de 0,5 ou 2 metros. O circuito elétrico sem polaridade simplifica a instalação, enquanto o acionamento manual com trava facilita testes, ajustes e diagnósticos durante a montagem e a manutenção.
É uma solução indicada para fabricantes de máquinas, equipamentos eletrônicos, sistemas de teste, instrumentação, dispositivos de dosagem e automações pneumáticas compactas.
- Design ultracompacto
- Resposta rápida
- Baixo consumo elétrico
- Operação a partir de 0 MPa
- Circuito sem polaridade
- Acionamento manual com trava

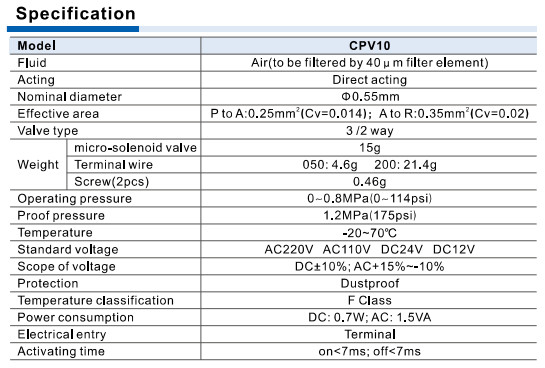

| Marca | AirTAC |
| Série | CPV10 |
| Produto | Microválvula solenoide |
| Configuração | 3/2 vias |
| Tipo de acionamento | Direto |
| Fluido | Ar comprimido filtrado |
| Filtragem recomendada | 40 µm |
| Diâmetro nominal | Ø0,55 mm |
| Área efetiva P → A | 0,25 mm² – Cv 0,014 |
| Área efetiva A → R | 0,35 mm² – Cv 0,02 |
| Pressão de trabalho | 0 a 0,8 MPa |
| Pressão de prova | 1,2 MPa |
| Temperatura de trabalho | -20 °C a 70 °C |
| Tempo de acionamento | Ligado <7 ms / desligado <7 ms |

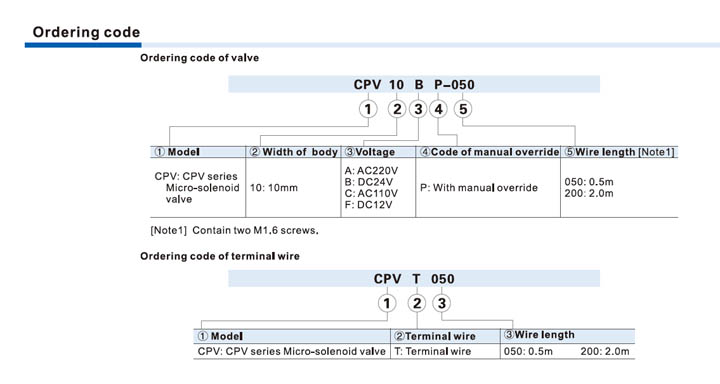

| Tensões disponíveis | AC 220 V, AC 110 V, DC 24 V e DC 12 V |
| Tolerância de tensão DC | ±10% |
| Tolerância de tensão AC | +15% / -10% |
| Consumo DC | 0,7 W |
| Consumo AC | 1,5 VA |
| Classe térmica | Classe F |
| Proteção | Proteção contra poeira |
| Entrada elétrica | Terminal |
| Circuito elétrico | Sem polaridade |
| Largura do corpo | 10 mm |
| Peso da válvula | Aproximadamente 15 g |
| Comprimento do cabo | 0,5 m ou 2,0 m |
| Acionamento manual | Pressionar e girar, com trava |

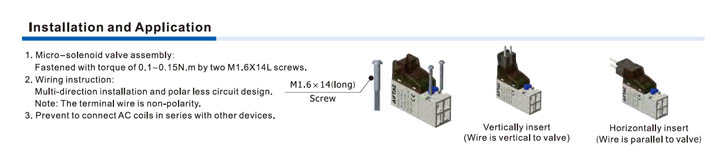

| Torque de montagem | 0,1 a 0,15 N·m |
| Parafusos de montagem | 2 parafusos M1,6 × 14 mm |
