Linha PC - Conexão Reta Macho PT

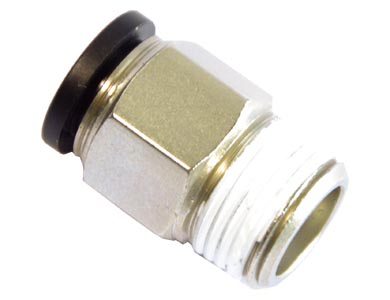

O Conector PC Macho é um conector pneumático reto desenvolvido para ligar tubos de nylon flexível ou poliuretano diretamente a válvulas, cilindros, unidades de preparação de ar, manifolds e outros componentes com entrada roscada fêmea.

Em uma das extremidades, possui conexão instantânea para inserção direta do tubo pneumático. Na outra, apresenta rosca macho PT para instalação no equipamento. Essa configuração permite realizar a transição entre tubo e rosca em linha reta, ocupando pouco espaço no sistema.

O mecanismo interno utiliza garra de retenção para manter o tubo firmemente conectado e anel de vedação em NBR para evitar vazamentos. Para desconectar, basta pressionar o botão de liberação e retirar o tubo, facilitando intervenções, substituições e manutenções na linha pneumática.

A região roscada recebe selante previamente aplicado, contribuindo para uma montagem mais rápida e segura. Esse recurso reduz a necessidade de materiais adicionais de vedação e ajuda a evitar perdas de ar pela conexão roscada quando o produto é instalado corretamente.

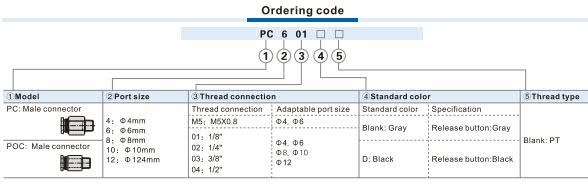

A série atende tubos com diâmetros externos de Ø4, Ø6, Ø8, Ø10 e Ø12 mm, combinados com roscas PT1/8, PT1/4, PT3/8 e PT1/2, conforme cada código disponível. Também possui versões mini para tubos de Ø4 e Ø6 mm com rosca PT1/8, indicadas para instalações com espaço reduzido.

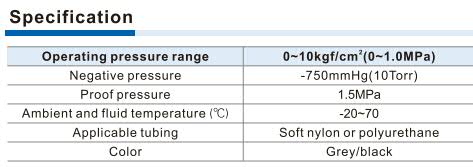

O Conector PC trabalha com pressão de até 1,0 MPa e suporta pressão de prova de 1,5 MPa. Sua faixa de temperatura de -20 a 70 °C permite aplicação em diferentes máquinas e sistemas industriais, inclusive em circuitos com pressão negativa de até -750 mmHg.

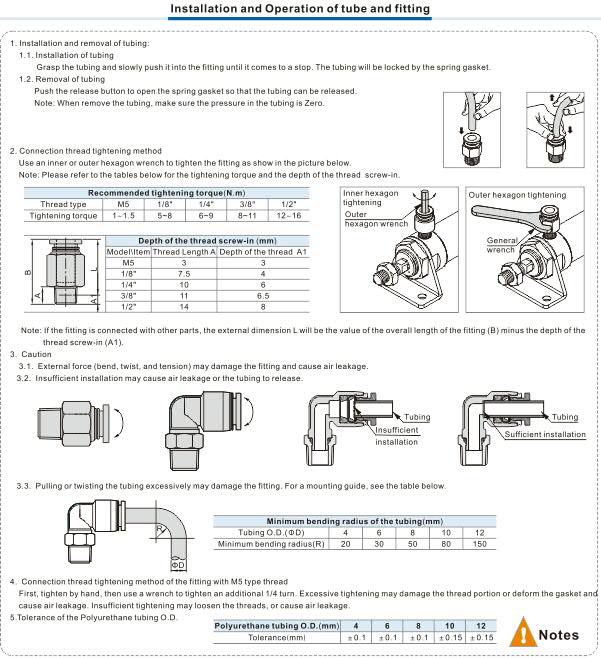

Sua construção compacta ajuda a organizar a tubulação e reduz o espaço necessário ao redor do componente. Para garantir a vedação e a retenção adequadas, o tubo deve ser cortado perpendicularmente, inserido até o final do conector e mantido livre de danos, deformações ou rebarbas.
