Linha GPM - Conexão em metal para painel / passa muro
União pneumática de painel com duas conexões instantâneas para tubos de mesmo diâmetro. Permite interligar linhas pneumáticas através de chapas, painéis e divisórias com fixação segura por porca.
A conexão pneumática GPM é uma união de painel desenvolvida para interligar dois tubos de mesmo diâmetro através de chapas, divisórias, suportes ou paredes de painéis pneumáticos. Sua construção combina duas conexões instantâneas com uma rosca externa e porca de fixação, garantindo montagem firme e organizada.
O sistema de engate instantâneo permite conectar e remover os tubos com facilidade, reduzindo o tempo de instalação e simplificando intervenções de manutenção. A fixação por porca mantém a conexão posicionada no painel e evita que movimentações da tubulação sejam transferidas diretamente para outros componentes do circuito.
Disponível para tubos de Ø4 a Ø12 mm, a GPM é indicada para painéis de automação, máquinas, equipamentos pneumáticos e instalações que precisam atravessar uma superfície mantendo a tubulação alinhada, protegida e devidamente fixada. Sua construção resistente e as vedações internas proporcionam segurança operacional e confiabilidade na condução do ar comprimido.
- Fixação em painel
- Montagem rápida
- Passagem organizada
- Engate instantâneo
- Vedação confiável
- Fácil manutenção

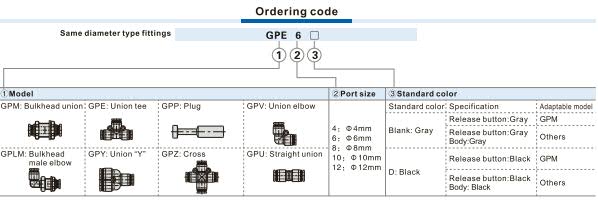

| Modelo | GPM |
| Tipo | união de painel |
| Configuração | 2 conexões para tubos de mesmo diâmetro |
| Conexão dos tubos | engate instantâneo |
| Sistema de fixação | rosca externa com porca |
| Tubos disponíveis | Ø4, Ø6, Ø8, Ø10 e Ø12 mm |
| Roscas de fixação | M12×1, M14×1, M16×1, M20×1 e M22×1 |

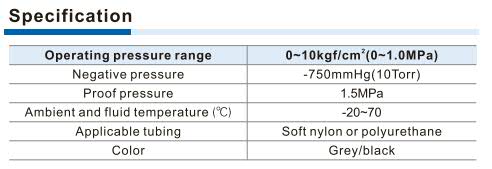

| Pressão de trabalho | 0 a 1,0 MPa |
| Pressão negativa | até -750 mmHg |
| Pressão de prova | 1,5 MPa |
| Temperatura de trabalho | -20 °C a 70 °C |
| Tubos compatíveis | nylon flexível e poliuretano |
| Material do corpo | liga de alumínio |
| Material do botão de liberação | POM |
| Material da guia | liga de alumínio |
| Material da garra | POM |
| Material da mola de fixação | aço inoxidável |
| Material dos O-rings | NBR |
| Material da arruela de vedação | NBR |
| Material da porca | liga de alumínio |
| Aplicação | passagem e união de tubos através de painéis ou divisórias |
