Linha 4A - Manifold para Válvulas Pneumáticas - Até 16 Estações

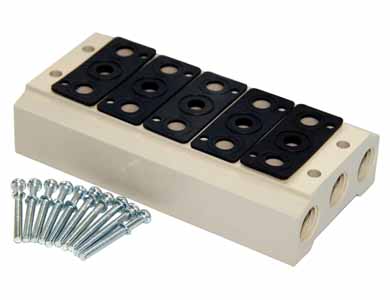

O manifold para válvulas pneumáticas da Série 4A foi desenvolvido para agrupar diversas válvulas direcionais em uma única base, centralizando a alimentação e o escape do ar comprimido. Essa configuração proporciona uma montagem mais compacta, organizada e econômica quando comparada à instalação individual das válvulas.

A linha possui quatro tamanhos. O modelo 100M é compatível com válvulas da Série 4A100, o 200M atende à Série 4A200, o 300M foi desenvolvido para a Série 4A300 e o 400M é destinado às válvulas da Série 4A400.

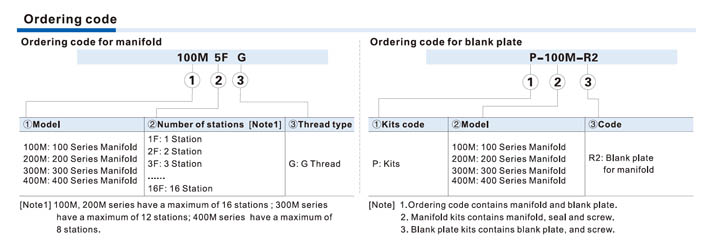

A quantidade máxima de estações varia conforme o tamanho do manifold. Os modelos 100M e 200M podem ser configurados com até 16 estações, o 300M com até 12 estações e o 400M com até 8 estações.

A construção modular permite adequar o conjunto à quantidade necessária de válvulas. As placas de bloqueio possibilitam manter posições sem válvula, facilitando futuras expansões ou adaptações no circuito pneumático.

Ao centralizar a alimentação e o escape, o manifold reduz a quantidade de tubulações e conexões utilizadas. Isso simplifica a instalação, melhora a organização do equipamento e facilita a identificação de falhas durante a manutenção.

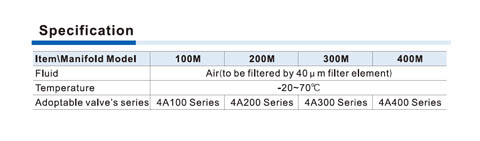

O conjunto deve operar com ar comprimido corretamente tratado e filtrado em 40 µm. Estão disponíveis versões com rosca padrão ou G e conexões principais entre 1/4" e 1/2", conforme a série de válvula utilizada.
