Linha DPH - Pressostato com Saída Analógica
A Série DPH é composta por sensores digitais para medição e controle de pressão e vácuo, equipados com duas saídas digitais e uma saída analógica. Está disponível com sinal analógico de 1 a 5 V ou 4 a 20 mA, facilitando a integração com CLPs e sistemas de monitoramento.
O sensor digital de pressão AirTAC Série DPH foi desenvolvido para aplicações que exigem monitoramento local, acionamento digital e transmissão analógica da pressão para sistemas de automação.
O equipamento possui duas saídas digitais, disponíveis nas configurações NPN ou PNP, além de uma saída analógica de 1 a 5 V ou 4 a 20 mA. Essa combinação permite controlar dispositivos diretamente e, ao mesmo tempo, enviar o valor proporcional da pressão para CLPs, controladores, sistemas supervisórios ou equipamentos de aquisição de dados.
A versão 01 trabalha entre -100 e +100 kPa, sendo indicada para vácuo e baixa pressão. A versão 10 opera entre -100 e +1.000 kPa, atendendo circuitos pneumáticos convencionais.
O display LCD de duas linhas apresenta o valor medido e o parâmetro configurado. As cores vermelha e verde podem ser ajustadas para facilitar a identificação visual do estado do processo.
Além dos modos básico, histerese e comparador de janela, a Série DPH possui modos específicos para verificação de sucção e detecção de vazamentos. A função de deslocamento de zero permite estabelecer uma nova referência de medição, sendo especialmente útil em sistemas de vácuo, testes de estanqueidade e manipulação por ventosas.
O sensor também oferece ajuste do tempo de resposta, bloqueio das teclas, zeragem do display, seleção de unidades, retenção dos valores máximos e mínimos e modo de economia de energia. Está disponível com terminal removível ou cabo grommet, nos comprimentos de 2, 3 ou 5 metros.
- Saída digital e analógica
- Sinal de 1 a 5 V
- Sinal de 4 a 20 mA
- Duas saídas configuráveis
- Medição de pressão e vácuo
- Display de duas linhas
- Visualização em duas cores
- Detecção de vazamentos
- Verificação de sucção
- Função de deslocamento de zero
- Resposta configurável
- Integração facilitada com CLP

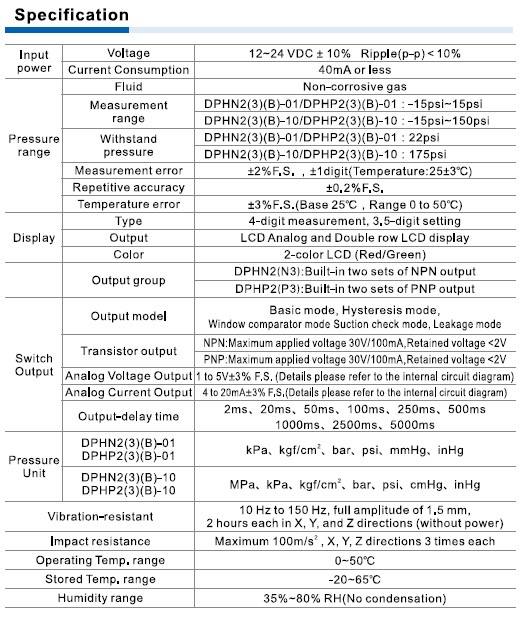

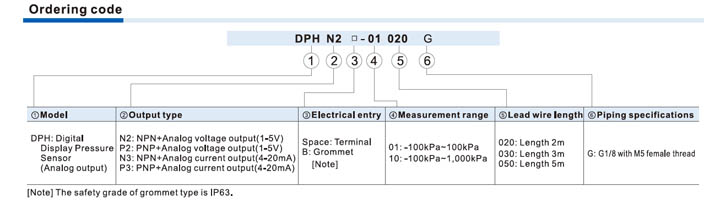

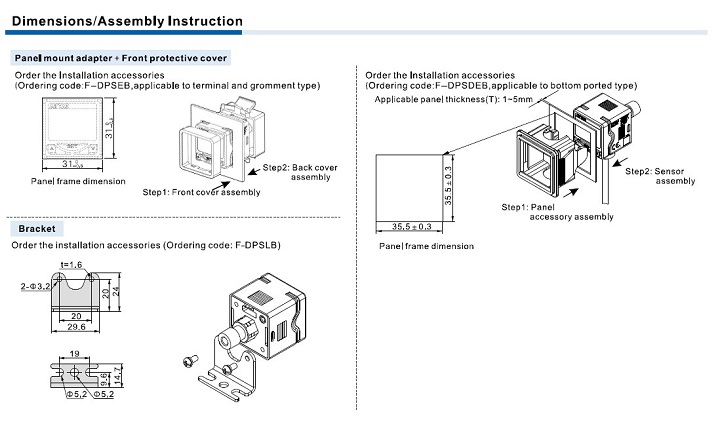

| Produto | Sensor digital de pressão com saída analógica |
| Série | DPH |
| Fluido | Gases não corrosivos |
| Alimentação | 12 a 24 VDC ±10% |
| Consumo elétrico | Até 40 mA |
| Faixa de medição — modelo 01 | -100 a +100 kPa |
| Faixa de medição — modelo 10 | -100 a +1.000 kPa |
| Pressão suportada — modelo 01 | 22 psi, aproximadamente 150 kPa |
| Pressão suportada — modelo 10 | 175 psi, aproximadamente 1,2 MPa |
| Erro de medição | ±2% do fundo de escala ±1 dígito |
| Repetibilidade | ±0,2% do fundo de escala |
| Erro por temperatura | ±3% do fundo de escala |
| Display | LCD de duas linhas |
| Cores do display | Vermelho e verde |
| Saídas digitais | Duas saídas NPN ou PNP |
| Saída analógica de tensão | 1 a 5 V ±3% do fundo de escala |
| Saída analógica de corrente | 4 a 20 mA ±3% do fundo de escala |
| Tensão máxima nas saídas digitais | 30 VDC |
| Corrente máxima nas saídas digitais | 100 mA |
| Tensão residual | Inferior a 2 V |
| Tempo de resposta | Ajustável de 2 a 5.000 ms |
| Temperatura de trabalho | 0 °C a +50 °C |
| Temperatura de armazenamento | -20 °C a +65 °C |
| Umidade de trabalho | 35% a 80% RH, sem condensação |
| Grau de proteção | IP63 na versão grommet |
| Conexão pneumática | Rosca externa G1/8" e interna M5 |
| Entrada elétrica | Terminal ou cabo grommet |
