Linha SDR - Regulador Compacto
A Série SDR é composta por reguladores pneumáticos compactos de uso geral, desenvolvidos para proporcionar pressão de saída estável, instalação simplificada e excelente custo-benefício. Está disponível nas versões padrão e para baixa pressão.
O regulador pneumático AirTAC Série SDR foi desenvolvido para aplicações gerais que necessitam de controle confiável da pressão do ar comprimido, construção compacta e boa relação entre desempenho e investimento.
A linha possui estrutura com contrapressão e proporciona pressão de saída estável em máquinas, dispositivos e circuitos pneumáticos que não exigem a precisão elevada de um regulador pilotado. Por isso, é uma alternativa eficiente para aplicações de automação convencionais.
Está disponível nas séries SDR100 e SDR200, com conexões M5, 1/8" ou 1/4". A versão padrão permite regulagem entre 0,05 e 0,9 MPa, enquanto a versão de baixa pressão trabalha entre 0,03 e 0,4 MPa.
A manopla de regulagem possui mecanismo de trava para evitar alterações acidentais na pressão ajustada. O anel laranja fica visível quando a manopla está destravada e desaparece quando o ajuste é bloqueado, facilitando a identificação visual da condição do regulador.
O produto pode ser fornecido com ou sem suporte e manômetro. Quando equipado com manômetro, estão disponíveis escalas em MPa, psi ou bar. Sua instalação individual e construção compacta ajudam a reduzir o tempo de montagem e facilitam a integração em painéis e máquinas com espaço limitado.
- Construção compacta
- Excelente custo-benefício
- Pressão de saída estável
- Ampla faixa de regulagem
- Versão para baixa pressão
- Instalação simplificada
- Manopla com trava
- Manômetro opcional
- Suporte opcional
- Fácil ajuste
- Estrutura com contrapressão

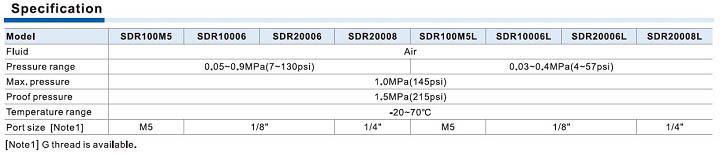

| Produto | Regulador pneumático compacto |
| Série | SDR |
| Modelos | SDR100 e SDR200 |
| Fluido | Ar comprimido |
| Conexão | M5, 1/8" ou 1/4" |
| Faixa de pressão padrão | 0,05 a 0,9 MPa |
| Faixa de baixa pressão | 0,03 a 0,4 MPa |
| Pressão máxima de alimentação | 1,0 MPa |
| Pressão de prova | 1,5 MPa |
| Temperatura de trabalho | -20 °C a +70 °C |
| Tipo de rosca | G |
| Manômetro | Com ou sem manômetro |
| Escala do manômetro | MPa, psi ou bar |
| Suporte | Com ou sem suporte |
| Mecanismo de ajuste | Manopla com trava |
| Material do corpo | Liga de alumínio |
| Material das vedações | NBR |
| Instalação | Individual |
