Linha BD - Adaptador Macho-Fêmea

O Conector Macho e Fêmea BD é um adaptador pneumático metálico utilizado para interligar componentes com roscas de tamanhos e configurações diferentes. Uma extremidade possui rosca macho e a outra possui rosca fêmea, permitindo realizar a adaptação em uma única peça.

A série é indicada para válvulas, cilindros, manifolds, distribuidores, instrumentos e outros componentes pneumáticos. Pode ser utilizada, por exemplo, para instalar um componente com rosca macho menor em uma porta fêmea maior, sem a necessidade de combinar vários adaptadores.

As seis configurações disponíveis combinam roscas macho PT1/8, PT1/4 e PT3/8 com roscas fêmeas PT1/4, PT3/8 e PT1/2. Em todos os modelos, a rosca fêmea é maior que a rosca macho.

A utilização de um único adaptador ajuda a reduzir o comprimento da montagem, o número de componentes e a quantidade de pontos potenciais de vazamento. O corpo possui região sextavada para facilitar o aperto com chave durante a instalação.

Sua construção metálica recebe tratamento superficial niquelado, aumentando a resistência contra corrosão e contaminação. Essa característica torna o BD adequado para ambientes industriais e aplicações com temperaturas superiores às suportadas por adaptadores plásticos convencionais.

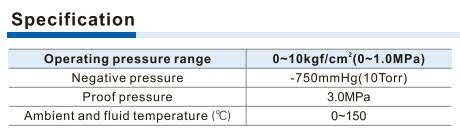

O produto trabalha com pressão de até 1,0 MPa, suporta pressão de prova de 3,0 MPa e admite pressão negativa de até -750 mmHg. A faixa permitida para a temperatura do fluido e do ambiente é de 0 a 150 °C.

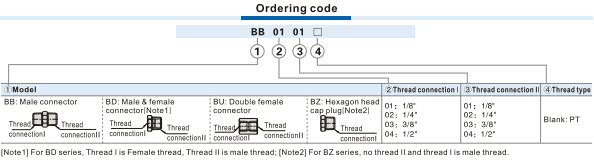

Para selecionar o código correto, devem ser verificados separadamente o tamanho da rosca macho e o tamanho da rosca fêmea exigidos pela montagem. Durante a instalação, a rosca macho deve receber vedação compatível com o fluido e a temperatura, enquanto o aperto deve ser realizado pelo sextavado do corpo, evitando força excessiva.
