Linha PL-M - Mini Cotovelo Macho
O PL-M é um cotovelo macho mini para conectar tubos pneumáticos a portas roscadas. Sua saída em 90° e construção compacta facilitam montagens com espaço reduzido. Disponível para tubos de Ø4 e Ø6 mm, com rosca PT1/8".
O Cotovelo Macho PL-M é uma conexão pneumática mini de 90°, desenvolvida para ligar tubos de nylon flexível ou poliuretano diretamente a válvulas, cilindros e outros componentes com porta roscada fêmea.
Sua construção compacta é indicada para pequenos atuadores, painéis e máquinas com pouco espaço disponível. A saída lateral direciona o tubo imediatamente após a porta roscada, evitando curvas acentuadas e reduzindo o risco de estrangulamento da tubulação.

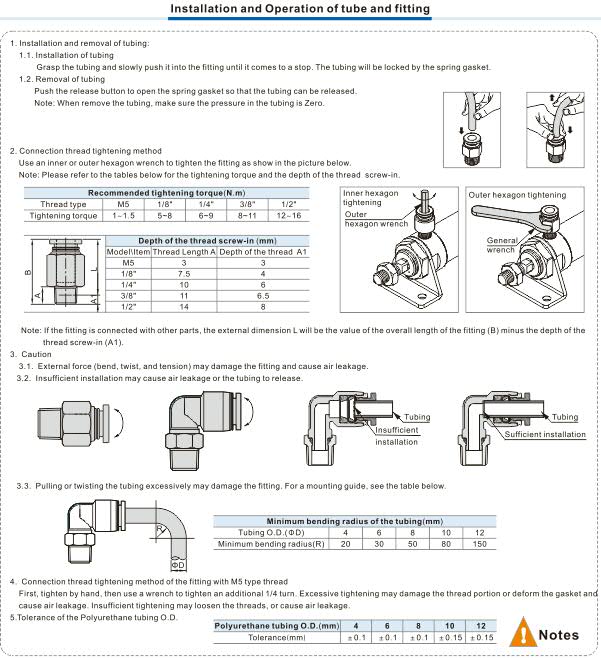

O corpo pode ser orientado após a montagem, permitindo posicionar a saída conforme o percurso do tubo. O engate rápido facilita a instalação e a manutenção, enquanto a garra interna e a vedação em NBR mantêm a tubulação presa e ajudam a prevenir vazamentos.
A rosca macho PT1/8" possui selante previamente aplicado. A série atende tubos de Ø4 e Ø6 mm, com opção cinza padrão ou preta identificada pela letra D. Trabalha com pressão de até 1,0 MPa e temperatura de -20 °C a 70 °C.
- Construção mini
- Saída em 90°
- Corpo orientável
- Conexão instantânea
- Selante aplicado
- Instalação compacta
| Tipo | Cotovelo pneumático macho mini |
| Configuração | 1 tubo + 1 rosca macho |
| Formato | Cotovelo de 90° |
| Sistema de conexão | Engate rápido |
| Orientação do corpo | Ajustável após a instalação |
| Diâmetros de tubo | Ø4 e Ø6 mm |
| Rosca disponível | PT1/8" |

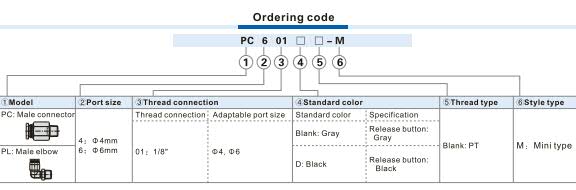

| Código para Ø4 mm | PL401-M |
| Código para Ø6 mm | PL601-M |
| Identificação da cor preta | Letra D |

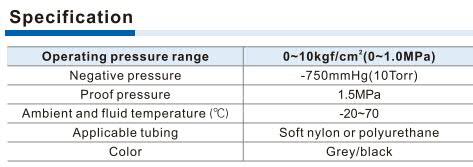

| Pressão de trabalho | 0 a 1,0 MPa |
| Pressão de prova | 1,5 MPa |
| Pressão negativa | Até -750 mmHg |
| Temperatura de trabalho | -20 °C a 70 °C |
| Tubos compatíveis | Nylon flexível ou poliuretano |
| Vedação da rosca | Selante previamente aplicado |
| Material do botão de liberação | POM |
| Material da guia | Liga de alumínio |
| Material da garra de retenção | POM |
| Material da mola interna | Aço inoxidável |
| Material das vedações | NBR |
| Material do corpo | PBT |
| Material da conexão roscada | Latão |
| Tipo de rosca | PT |
