Linha GA - Suportes de união/fixação – Tipos T, L e U
Os suportes de união da Série GA são acessórios desenvolvidos para conectar componentes modulares das unidades de preparação de ar AirTAC. Disponíveis nos formatos T, L e U, permitem integrar blocos distribuidores, válvulas de partida suave, válvulas de bloqueio seguro e conjuntos FRL das séries compatíveis, proporcionando uma montagem firme, compacta e organizada.

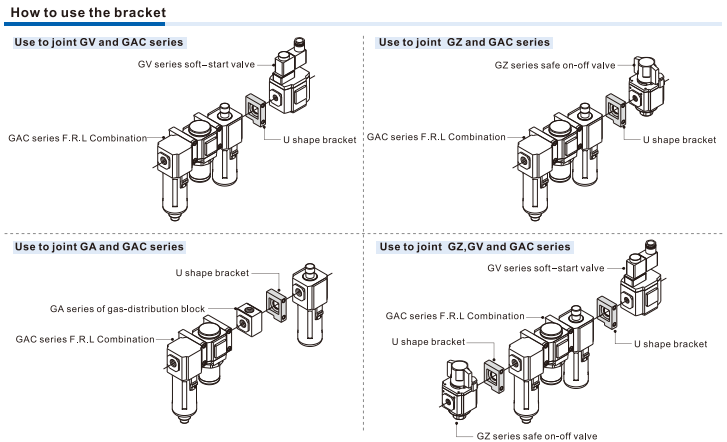

O Suporte de União Série GA é um acessório desenvolvido para realizar a conexão mecânica entre componentes das unidades modulares de preparação de ar AirTAC. Sua utilização permite integrar conjuntos FRL da Série GAC a blocos distribuidores GA, válvulas de partida suave GV, válvulas de bloqueio seguro GZ e outros componentes compatíveis.
Disponível nos formatos T, L e U e nos tamanhos 200, 300, 400/500 e 600, o suporte oferece flexibilidade para diferentes configurações de montagem. A seleção correta deve considerar o formato necessário, o tamanho construtivo e a compatibilidade entre os componentes que formarão o conjunto.
Seu sistema de montagem contribui para manter os componentes devidamente alinhados, proporcionando uma instalação compacta, firme e organizada. É uma solução indicada para painéis pneumáticos, máquinas e sistemas de automação que exigem integração modular e facilidade de manutenção.
- Facilita a integração entre componentes
- Proporciona montagem firme e organizada
- Reduz o espaço ocupado pelo conjunto
- Permite diferentes configurações modulares
- Simplifica a instalação e a manutenção
- Mantém o alinhamento dos componentes
- Ampla compatibilidade entre séries
- Disponível em três formatos construtivos
| Formatos disponíveis | T, L e U |
| Séries de tamanho | 200, 300, 400/500 e 600 |

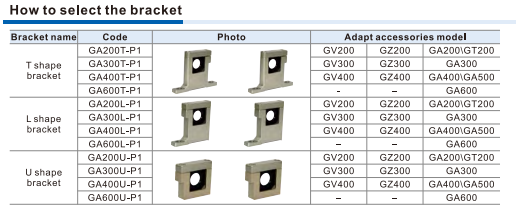

| Quantidade de variações | 12 códigos |
| Compatibilidade GA200T-P1 | GV200, GZ200, GA200 e GT200 |
| Compatibilidade GA300T-P1 | GV300, GZ300 e GA300 |
| Compatibilidade GA400T-P1 | GV400, GZ400, GA400 e GA500 |
| Compatibilidade GA600T-P1 | GA600 |
| Compatibilidade GA200L-P1 | GV200, GZ200, GA200 e GT200 |
| Compatibilidade GA300L-P1 | GV300, GZ300 e GA300 |
| Compatibilidade GA400L-P1 | GV400, GZ400, GA400 e GA500 |
| Compatibilidade GA600L-P1 | GA600 |
| Compatibilidade GA200U-P1 | GV200, GZ200, GA200 e GT200 |
| Compatibilidade GA300U-P1 | GV300, GZ300 e GA300 |
| Compatibilidade GA400U-P1 | GV400, GZ400, GA400 e GA500 |
| Compatibilidade GA600U-P1 | GA600 |
| Componentes integráveis | Bloco distribuidor, válvula de partida suave, válvula de bloqueio seguro e conjunto FRL |
| Configuração de montagem | Modular |
| Seleção do suporte | Conforme formato, tamanho e componentes utilizados |
