Linha GPVT - Válvula Proporcional de Pressão
A Válvula Proporcional de Pressão Série GPVT AirTAC regula a pressão do ar comprimido conforme um sinal elétrico de comando. Possui display digital para leitura da pressão e configuração dos parâmetros de operação.
A Válvula Proporcional de Pressão Série GPVT AirTAC permite controlar a pressão do ar comprimido a partir de um sinal elétrico, facilitando o ajuste automatizado de sistemas pneumáticos. É indicada para projetos em que a pressão precisa acompanhar diferentes etapas de operação, com regulagem precisa e repetibilidade.

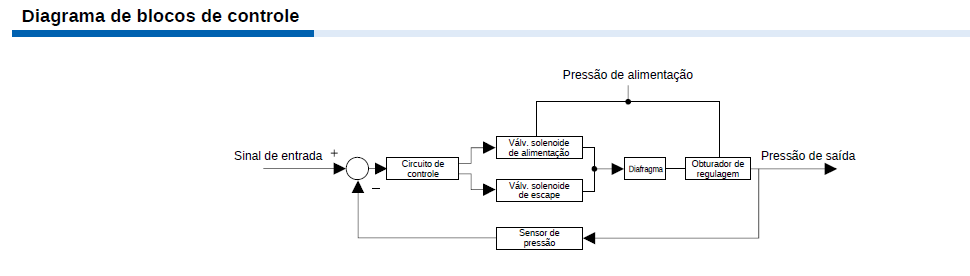

Seu sistema combina circuito eletrônico, sensor de pressão e válvulas solenoides de alimentação e escape para regular a pressão de saída conforme o comando recebido. As versões com entrada em corrente permitem selecionar entre 4 a 20 mA e 0 a 20 mA; nas versões com entrada em tensão, a seleção ocorre entre 0 a 10 VCC e 0 a 5 VCC.
O display digital permite visualizar a pressão e configurar parâmetros como limites mínimo e máximo, ganho, sensibilidade e unidade de indicação. Recursos de zeragem, operação manual, monitoramento do sinal de entrada e bloqueio das teclas facilitam o comissionamento e os ajustes na máquina.

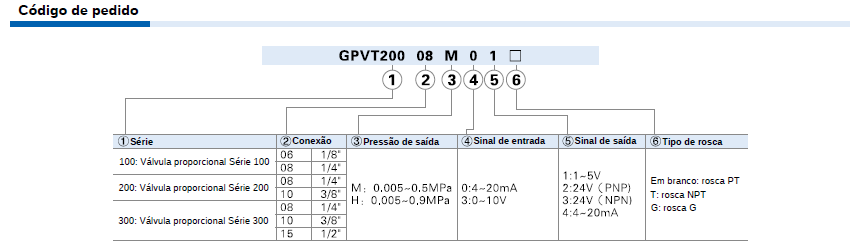

Disponível nos modelos GPVT100, GPVT200 e GPVT300, a série oferece conexões de 1/8" a 1/2", conforme o tamanho, e opções de rosca PT, NPT ou G. A versão M trabalha com pressão de saída de 0,005 a 0,5 MPa, enquanto a versão H atende de 0,005 a 0,9 MPa.

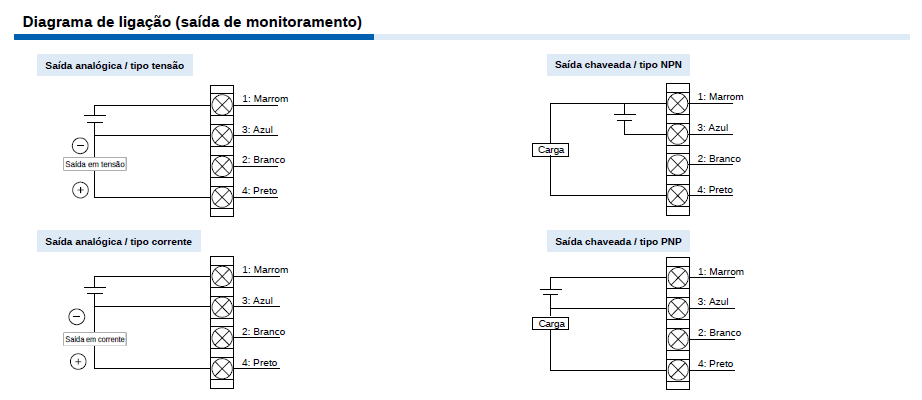

As opções de saída analógica ou chaveada permitem incorporar o monitoramento da pressão ao sistema de controle. O diagnóstico integrado apresenta indicações de falha no display, auxiliando na identificação de situações como sinal de entrada fora da faixa, pressão de alimentação insuficiente e sobrecorrente na saída NPN ou PNP.
Com alimentação de 24 VCC, proteção IP65 e opções de montagem inferior ou lateral, a Série GPVT oferece uma solução versátil para o controle proporcional de pressão em máquinas e equipamentos industriais. O dimensionamento deve considerar a faixa de pressão, o consumo de ar da aplicação e os sinais elétricos utilizados pelo sistema.
- Ajuste automatizado da pressão pneumática.
- Integração ao comando elétrico da máquina.
- Leitura direta da pressão no display.
- Repetibilidade nos ajustes de pressão.
- Configuração de ganho e sensibilidade.
- Monitoramento por saída analógica ou chaveada.
- Diagnóstico de falhas para auxiliar a manutenção.
- Diferentes tamanhos e conexões para adequação ao projeto.
| Marca | AirTAC |
| Série | GPVT |
| Modelos | GPVT100, GPVT200 e GPVT300 |
| Tipo de produto | Válvula proporcional de pressão |
| Fluido de trabalho | Ar |
| Conexões GPVT100 | 1/8" e 1/4" |
| Conexões GPVT200 | 1/4" e 3/8" |
| Conexões GPVT300 | 1/4", 3/8" e 1/2" |
| Tipos de rosca | PT, NPT ou G |
| Pressão mínima de entrada | Pressão ajustada de saída + 0,1 MPa |
| Pressão máxima de entrada | 1,0 MPa |
| Pressão de saída — versão M | 0,005 a 0,5 MPa |
| Pressão de saída — versão H | 0,005 a 0,9 MPa |
| Tensão de alimentação | 24 VCC ±10% |
| Consumo máximo de corrente | 0,12 A |
| Entrada em corrente | 4 a 20 mA ou 0 a 20 mA, selecionável na versão correspondente |
| Entrada em tensão | 0 a 10 VCC ou 0 a 5 VCC, selecionável na versão correspondente |
| Configuração de fábrica — entrada em corrente | 4 a 20 mA |
| Configuração de fábrica — entrada em tensão | 0 a 10 VCC |
| Impedância de entrada em corrente | Inferior a 250 Ω |
| Impedância de entrada em tensão | Aproximadamente 6,5 kΩ |
| Saída analógica em tensão | 1 a 5 VCC, conforme versão |
| Impedância da saída em tensão | Aproximadamente 1 kΩ |
| Saída analógica em corrente | 4 a 20 mA, conforme versão |
| Impedância da saída em corrente | Máximo de 250 Ω |
| Precisão da saída analógica | ±6% do fundo de escala ou menos |
| Saída chaveada NPN | Coletor aberto, máximo de 30 V e 100 mA |
| Saída chaveada PNP | Coletor aberto, máximo de 100 mA |
| Tensão residual da saída chaveada | Inferior a 2 V |
| Seleção do sinal de saída | Uma opção por modelo — analógica em tensão, analógica em corrente, NPN ou PNP |
| Linearidade | Dentro de ±1% do fundo de escala |
| Histerese | Dentro de 0,5% do fundo de escala |
| Repetibilidade | Dentro de ±0,5% do fundo de escala |
| Sensibilidade | Dentro de 0,2% do fundo de escala |
| Característica de temperatura | Dentro de ±0,12% do fundo de escala por °C |
| Precisão da indicação de pressão | Dentro de ±2% do fundo de escala ± dígito, conforme catálogo |
| Unidades de indicação | MPa, kgf/cm², bar, psi, kPa, cmHg e inHg |
| Resolução em psi — versão de 0,9 MPa | 1 psi |
| Temperatura ambiente e do fluido | 0 a 50 °C, sem condensação |
| Grau de proteção | IP65 |
| Peso GPVT100 | Aproximadamente 236 g |
| Peso GPVT200 | Aproximadamente 337 g |
| Peso GPVT300 | Aproximadamente 638 g |
| Material da base e do corpo de regulagem | Liga de alumínio |
| Material da tampa superior e da sede de regulagem | Resina |
| Material das molas e da haste de regulagem | Aço inoxidável |
| Material dos obturadores de regulagem e escape | NBR e liga de alumínio |
| Display | Digital, com indicação da pressão de saída |
| Parâmetros ajustáveis | Pressão mínima e máxima, ganho, sensibilidade e unidade de indicação |
| Recursos de operação | Zeragem, modo manual, monitoramento do sinal de entrada e restauração de fábrica |
| Bloqueio das teclas | Disponível |
| Modos da saída chaveada | Janela, histerese e autodiagnóstico |
| Diagnóstico | Indicação de erros no display |
| Montagem | Suporte inferior ou lateral, opcional |

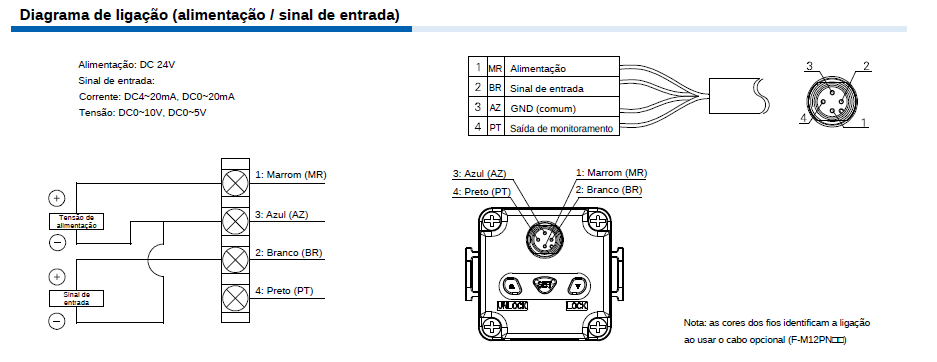

| Conexão elétrica | Conector M12 |
| Cabo de alimentação | Opcional, reto ou angular, com comprimentos de 1,5 m, 3 m ou 5 m |
Passo
Passo
Passo
Passo
